混凝土输送泵

混凝土输送泵,又名混凝土泵,由泵体和输送管 组成。是一种利用压力,将混凝土沿管道连续输送的机械,主要应用于房建、桥梁及隧道施工。目前主要分为闸板阀混凝土输送泵和S阀混凝土输送泵。再一种就是将 泵体装在汽车底盘上,再装备可伸缩或屈折的布料杆(混凝土布料机),而组成的泵车....

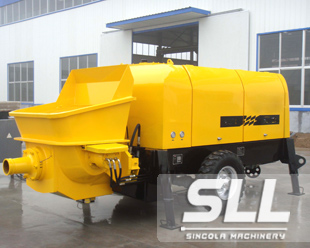

混凝土输送泵 (SHBTS 80-13-90L/ SHBTS 90 / SHBTS 80 / SHBTS 70 / SHBTS 60)

混凝土输送泵介绍
混凝土输送泵,又名混凝土泵,由泵体和输送管 组成。是一种利用压力,将混凝土沿管道连续输送的机械,主要应用于房建、桥梁及隧道施工。目前主要分为闸板阀混凝土输送泵和S阀混凝土输送泵。再一种就是将 泵体装在汽车底盘上,再装备可伸缩或屈折的布料杆(混凝土布料机),而组成的泵车。

有问题请点击按钮与我们联系

info@shotcretemanufacturer.com

  • 型号 SHBTS15-5-22 SHBTS20-6-30

    SHBTS30-8-
    45/55/75

    SHBTS60-13-
    75/90

    SHBTS80C/
    D-13/16-90/110

    SHBTS90-20-180
    输送量(低压)立方米/小时 15 20 72 83 86/69 95
    输送量(高压)立方米/小时 40 49 51/40 20
    最大泵送压力 5 6 8 13 13/16 11
    液压类型 开放式 开放式 开放式 开放式 开放式 开放式
    驱动 电动/柴油 电动/柴油 电动/柴油 电动/柴油 电动/柴油 电动/柴油
    转速 1480 1480 1480 1480 1480 1480
    功率 22 30 45/55/75 75/90 90/110
    S阀类型 S 阀 S 阀 S 阀 S 阀 S 阀 S 阀
    油缸大小 100 100 100 125 125/140 160
    输送缸大小 200 200 200 200 200 200
    高低压切换 NO NO NO YES YES YES
    液压油箱容积(L) 150 200 460 580 580 800
    料斗容积 0.3 0.35 0.8 0.8 0.8 0.8
    装载高度(mm) 1100 1100 1280 1380 1380 1430
    外形尺寸(m) 3.9×1.35×1.45 4.45×1.6×1.5 5.4×1.86×1.9 6×2.16×2.3 6×2.16×2.3 7×2.3×2.6
    重量(kg) 1950 2500 5400 6000 6150 7000

  • 混凝土输送泵介绍

    混凝土输送泵,又名混凝土泵,由泵体和输送管 组成。是一种利用压力,将混凝土沿管道连续输送的机械,主要应用于房建、桥梁及隧道施工。目前主要分为闸板阀混凝土输送泵和S阀混凝土输送泵。再一种就是将 泵体装在汽车底盘上,再装备可伸缩或屈折的布料杆(混凝土布料机),而组成的泵车。

  • 液压系统

      本产品采用双泵、双回路开式液压系统,主泵具有恒功率控制、压力切断装置,使主泵获得多级可靠保护; 主泵油路与S阀分配油路相互独立,系统工作可靠,换向平稳。独创的单泵双回路开式液压系统S阀摆动更强劲有力,大大提高吸入性,换向平稳、维护简单。
      经过多年的技术攻关,自主开发双泵双回路开式液压系统,大流量齿轮泵向S阀提供压力油,具有压力、流量自动调节功能,换向平稳、维护简单,油温低,噪音更低。   液压油路均采用锥面密封和法兰联接,密封可靠,维护简单、费用低。

  • 电气系统

      混凝土泵电气系统采用可编程序控制器编程控制,系统采用24V直流供电;电器元件采用原装进口件,系统工作可靠,故障排除简易;柴油机配备自动油门;采用接近开关非接触换向,系统换向可靠耐用。

    结构及材料

      料斗、S阀等关键受力元件,采用计算机程序对其受力状态结构刚度、应力集中状况进行了模拟分析;设计出的料斗、S阀结构钢质好、工艺性佳。搅拌机采用浮动密封的结构形式,使用寿命长,且将液压马达与搅拌轴承座完全隔离,即使搅拌密封磨损漏浆,也不至于影响液压马达。同时,采用大扭矩径向马达,确保搅拌力矩足够大,即使料况差的的情况下也能正常搅拌。采用高耐磨螺旋叶片搅拌强制喂料,进一步提高吸入性能。.
